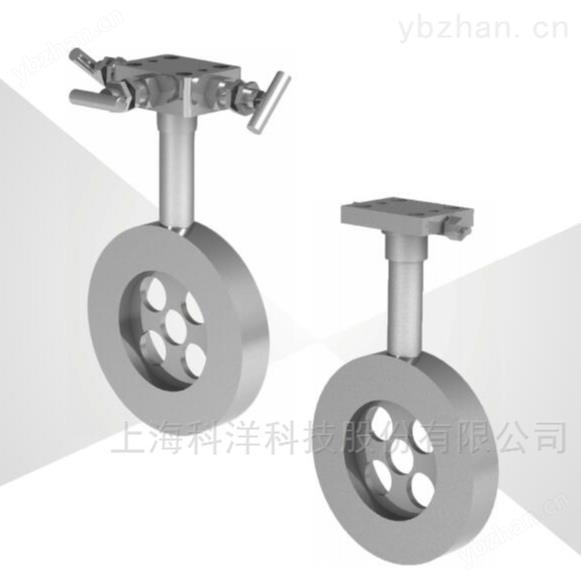

A+K调整型孔板流量计凭借其多孔整流、低直管段需求和高精度优势，已成为工业流量计量的优选方案。若安装或使用不当，仍可能因流向装反、取压堵塞、未配对变送器或工况超限，导致测量偏差甚至系统失效。A+K调整型孔板流量计应严格遵循方向正确、匹配精准、安装合规、维护及时的四大原则，才能充分发挥性能优势。
一、安装前确认与准备
核对流向标识：
节流板本体刻有“+”（上游）和“–”（下游）箭头，严禁反装，否则流场整流失效，误差超±5%；
检查法兰与密封：
确保管道法兰平行度≤0.5mm，使用金属缠绕垫片，避免内径突变干扰流场；
匹配差压变送器：
变送器量程需覆盖最大差压值（通常由厂家提供ΔP-Q曲线），精度不低于0.075级。
二、规范安装要点
直管段要求虽低，仍需合理布局：
理想状态：前≥1D，后≥0.5D；若紧邻90°弯头，建议前留2D以保精度；
取压口垂直向上或水平：
避免朝下安装，防止液体中气泡或气体中冷凝液积聚影响差压信号；
引压管敷设规范：
水平段坡度≥1:12，气体测量时向上倾斜，液体向下倾斜，设排气/排液阀。
三、投运与参数设置
缓慢开启阀门：
先开下游阀，再缓开上游阀，避免水锤冲击节流板；
启用温度/压力补偿（质量流量需求）：
在DCS或流量计算机中正确输入介质密度、压缩因子等参数；
零点校准：
管道满管静止状态下，对差压变送器执行“零点迁移”，消除安装应力影响。
四、运行监控与维护
定期检查引压管通畅性：
每季度打开排污阀冲洗，脏污介质（如浆液、重油）建议加装隔离膜片；
验证测量一致性：
对比历史同期流量数据，突变＞10%时排查堵塞、泄漏或变送器漂移；
防冻防凝措施：
寒冷地区引压管需伴热保温，防止冷凝水冻结导致信号失真。
